상품상세정보

Parani-SD1000U

Quick Link






Parani-SD1000U는 기본 통신거리 300m를 지원하는 class 1 타입 블루투스 USB 어댑터 입니다.
  교체 가능한 옵션 안테나를 이용하면, 최대 1000미터까지 통신거리를 연장시킬 수 있습니다.
일반적인 블루투스 USB 어댑터 보다 긴 통신거리를 제공하는 Parani-SD1000U는 산업용 또는 특수 목적용으로 적합합니다.





▶▶▶   특징   ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶

  • Bluetooth Specification v2.0 + EDR Class 1
  • Working distance (In an open field): Normally 300 meters, up to 1000m using patch antenna
  • USB 2.0 interface
  • Supports Windows, Linux, Mac OS and Windows CE.NET operating systems.
  • No Bluetooth driver required. (No Toshiba or BlueSoleil driver required.)
  • Provides transparent RS232 serial cable replacement for PC
  • Supports Bluetooth Serial Port Profile (SPP)
  • Supports up to 4 multiple simultaneous connections
  • Interoperability with laptops, PDA terminals etc.
  • Easy to use Windows configuration tool available.

△top

▶▶▶   기술 사양   ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶

Parani-SD1000U
Standards - Bluetooth 2.0+EDR Class 1
- USB 2.0
Max Transfer Rate 3 Mbps (EDR)
Frequency Range 2.402 ~ 2.480GHz
Transmit Output Power +18dBm
Receive Sensitivity - Basic 1Mbps: -90dBm
- EDR 2Mbps: -88dBm
- EDR 3Mbps: -87dBm
Diagnostic LED - Mode
- Connect
- Serial-Rx/Tx
Antenna Connector RP-SMA
Antenna Gain - Default Stub Antenna: 1 dBi
- Optional Dipole Antennas: 3 dBi & 5 dBi
- Optional Patch Antenna: 9 dBi
Working Distance
(In Open Field)

Stub Antenna

Dipole Antenna
(3 dBi)
Dipole Antenna
(5 dBi)
Patch Antenna
(9 dBi)

-

-

-

-

Stub Antenna

Dipole Antenna
(3 dBi)
Dipole Antenna
(5 dBi)
Patch Antenna
(9 dBi)

300 meters

400 meters

600 meters

1,000 meters

Driver Software FTDI(FT232R) USB-Serial driver in public domain
(http://www.ftdichip.com/Drivers/VCP.htm)
No Toshiba or BlueSoleil driver required.
Supported Bluetooth Profiles Serial Port Profile (SPP)
Computer OS Support - Windows 7
- Windows 7 x64
- Windows Server 2008
- Windows Server 2008 x64
- Windows Vista
- Windows Vista x64
- Windows Server 2003
- Windows Server 2003 x64
- Windows XP
- Windows XP x64
- Windows 2000
- Windows ME
- Windows 98
- Linux
- Mac OS X
- Mac OS 9
- Mac OS 8
- Windows CE.NET (Version 4.2 and greater)
Environmental Operating Temperature: -20˚C ~ +70˚C
Storage Temperature: -40˚C ~ +85˚C
Humidity: 95% Non-condensing
Physical properties Dimension(LxWxH):
  • 68 mm x 22 mm x 11.5mm (2.6 in x 0.8 in x 0.4 in) without cap
  • 71 mm x 22 mm x 11.5mm (2.7 in x 0.8 in x 0.4 in) with cap
  • 97 mm x 22 mm x 11.5mm (3.8 in x 0.8 in x 0.4 in) with cap&1dBi stub
Weight: 56 g
Regulatory
Approvals
FCC, CE, TELEC, KCC, IC, Bluetooth SIG
Warranty 1 year limited warranty

△top

▶▶▶   주문 정보   ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶

제품 코드 제품 설명
SD1000U   Parani-SD1000U 시리얼 포트 대체 블루투스 USB 어댑터, 블루투스 2.0+EDR Class 1, 300m 동작거리, 교환가능 안테나
  SD1000U 기본포함 내용물:
  • Parani-SD1000U
  • Stub antenna acc_stub_01.gif

※ parani-SD1000U  인터페이스 : USB타입 / parani-SD1000 인터페이스 : RS232시리얼 타입 ▶SD1000 자세히 보기
/ parani-SD1100 인터페이스 : RS422/485시리얼 타입 ▶SD1100 자세히 보기

※ 액세서리 (추가구매 선택사항)

제품 코드 제품 설명
SAT-G01R 1 dBi 스터브 안테나-RP-SMA Plug 오른나사 (무지향성 안테나)
DAT-G01R 3 dBi 다이폴 안테나- RP-SMA Plug 오른나사 (무지향성 안테나)
DAT5-G01R 5 dBi 다이폴 안테나- RP-SMA Plug 오른나사 (무지향성 안테나)
PAT-G01R RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입)  (지향성 안테나)
SEC-G01R 15cm 연장 케이블 (SAT-G01R / DAT-G01R / DAT5-G01R 용)
RFC-G01R 1m 연장 케이블 (PAT-G01R 용)

  △top

▶▶▶   제품 상세 이미지   ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶

Parani-SD1000U

Parani-SD1000U

Parani-SD1000U











▲ SD1000U Panel



▼ Parani-SD1000U의 통신 범위 연장을 위한 안테나 변경 적용 모습

다이폴(Dipole)안테나 연결

연장케이블+다이폴안테나

패치(Patch)안테나 연결



△top

▶▶▶   제품 추가 정보   ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶

▼ Parani-SD1000U 추가 설명

● 딥 스위치 설명

SD1000U는 흐름제어 사용 여부와 통신 속도(비트.초)를 제어할 수 있는 4개의 딥 스위치를 갖고 있습니다.



정면에서 보면 위쪽 3개 딥_스위치는 비트/초 설정에 사용되고, 맨 아래쪽 딥 스위치는 흐름제어 설정에 사용합니다.
만약 딥 스위치 설정의 범위를 벗어나면 ParaniWin이나 터미널 프로그램을 이용하여 설정하시면 되고,
이때 반드시 딥 스위치 조합을 SW Config에 맞춘 후 사용하십시오. SW Config에 맞추면 통신속도는 9600으로 초기화 됩니다.



● 손쉽고 빠른 페어링 (Pairing Button) 설명

SD1000U는 페어링 버튼으로 PC없이 자동으로 연결할 수 있습니다.
  (편의를 위해 한쌍의 SD1000U를 각각 SD1,SD2로 지정후에 접속하는 과정을 아래 그림에서 확인하실 수 있습니다.)

또한, 사용자는 Parani-SD의 페어링 버튼을 이용하여 Parani-SD와 다른 블루투스 장비들과도 간편하게 연결할 수 있습니다.



● 다중 접속 모드 설명

SD1000U는 최대 1:4의 다중 접속을 지원합니다. 지원되는 모드는 2가지로 멀티 드랍 모드 (Multi-Drop Mode)와
노드 스위칭 모드 (Node Switching Mode)가 있습니다.

  • Multi-Drop 모드는 1개의 마스터와 최대 4개의 슬레이브가 동시에 실시간으로 양방향 통신을 수행합니다.
  • Node Switching 모드는 모든 슬레이브와 연결은 유지하지만 실제 통신은 1:1로 이루어집니다.
      슬레이브-마스터간 통신 변경은 AT 커멘트를 이용해 이루어집니다.



● 윈도우 기반의 사용자 편의를 위한 Parani Manager 프로그램 제공

Parani 시리즈 제품은 사용자의 편의를 위해 윈도우 기반의 Manager 프로그램을 무상 제공합니다. 시리얼 포트 및 네트워크 구성과 설정,
커넥터 연결 및 펌웨어 업그레이드 등 제품의 활용을 위한 사용자분들께 더욱 더 손쉬운 사용 기반을 제공합니다.




● 개발자의 편의를 위한 터미널프로그램 AT Command 활용으로 각종 제어 및 설정 가능

Parani 시리즈는 UART 신호상에서 다양한 AT 명령어를 통해 제어와 세팅 및 통신 등 관련 설정등을
손쉽게 적용이 가능하도록 개발자분들께 편의를 제공합니다.


△top



▼ Parani-SD1000U 실제 적용 사례

● Parani-SD1000U 를 이용한 시리얼 통신을 무선으로 전송 적용, 공장 자동화 사례)

TCP링크의 무선 블루투스 장비 parani-SD1000U를 이용하여 parani-SD1000이 장착된 작업현장의 시리얼 장비를
원격으로 제어 및 통제, 관리하는 솔루션을 적용하였습니다. 무선을 통한 작업으로 인해 여러 장비에 대한 제어나 관리면에서
여러 공간성과 효율성이 증대되었으며,
 작업등이 훨씬 수월해진 효과를 보았습니다.

▲Parani- SD1000U을 이용하여 시리얼 장비를 무선으로 원격 관리 및 제어 사례



▲Parani- SD1000U와 TCP링크의 다양한 블루투스 제품들을 함께 응용한 산업/공장 자동화 사례



● 무선 블루투스를 이용한 LED 전광판 출력 사례 / 스폰서 광고 및 전광판, 은행내 환율정보 등 LED 안내창 등에 적용)

PC와 직접 유선으로 연결된 LED 전광판을 TCP링크의 블루투스 제품 (parani-SD1000/SD1100/SD200, parani-UD100, parani-SD1000U)을
이용하여 무선 블루투스 통신으로 LED창에 원하는 데이터를 출력할 수 있습니다.



그림을 클릭하시면 You-Tube video를 보실 수 있습니다.



★ 블루투스 제품용 스마트폰 안드로이드 앱

SENA BTerm은 Android 기반 장치에서 동작하는 VT-100 터미널 에뮬레이터입니다. SENA BTerm은, 시리얼 포트 프로파일(SPP)를 지원하는
Parani 제품들에 접속해서, 데이터 교환을 가능하게 합니다. SENA BTerm으로 원격 장비에 블루투스 마스터 혹은 블루투스 슬레이브로
모두 접속 가능합니다. BTerm을 통해서 로컬 디바이스에 장착된 TCP링크의 세나 Parani 제품을 관리 및 제어 할 수 있습니다.

특징

  • VT-100/ANSI 터미널 에뮬레이터
  • 시리얼 포트 프로파일(SPP) 지원
  • 블루투스 마스터, 슬레이브 모두 지원
  • 블루투스를 통한, 세나 블루투스 장비 설정 가능
  • 로컬 장비에 장착된 블루투스 장비를 관리할 수 있는, 쉽고 다양한 방법 제공
  • 스페셜 키를 전송하는 간단한 방법 제공
  • 터미널 창에 보내고 받는 데이터를 표시
  • HEX mode로 로그 데이터 표시

TCP링크의 SENA BTerm과 Parani 시리즈를 통한 장치 사이의 통신


위의 그림에서, Android 기반 장치에서 동작하는 SENA BTerm은, Parani 제품을 통해서 해당 디바이스를 제어하고 있습니다.

다음과 같은 장비들이 SENA BTerm과 통신 할 수 있습니다.
- 블루투스 임베디드 모듈
- 시리얼 인터페이스를 지닌 모든 장비
- 네트워크 장치(라우터, 스위치, 콘솔/터미널 서버 등등)


시리얼 포트 프로파일(SPP)를 제공하는 TCP링크 Parani 제품들

SD1000, SD1000U, SD1100, SD200, ESD100v2, ESD110V2, ESD200/210, ESD1000, BCD100

Android 마켓에서 SENA BTerm 설치 방법

  • Android 기반 장치에서 '마켓' 으로 이동
  • '검색' 선택
  • 검색 필드에 'SENA BTerm' 입력
  • 'SENA BTerm' 앱을 발견하면, 설치 시작
  • 이어지는 지시 화면을 통해서, 설치

안드로이드 마켓 바로가기 : https://market.android.com/details?id=com.sena.bterm&feature=search_result

사용설명서 바로가기 : 실제 안드로이드 스마트폰-SD1000 블루투스 연결 자세히 보기

△top

※ 관련 액세서리 모음 ※

액세서리 내용 적용 제품 모델
안테나 무선 통신의 도달 범위를 늘리기 위해서 다양한 외부 안테나를 제공합니다.


스터브 안테나

3%20dBi%20%EB%8B%A4%EC%9D%B4%ED%8F%B4%20%EC%95%88%ED%85%8C%EB%82%98-%20RP-SMA%20Plug%20%EC%98%A4%EB%A5%B8%EB%82%98%EC%82%AC.gif
다이폴 안테나

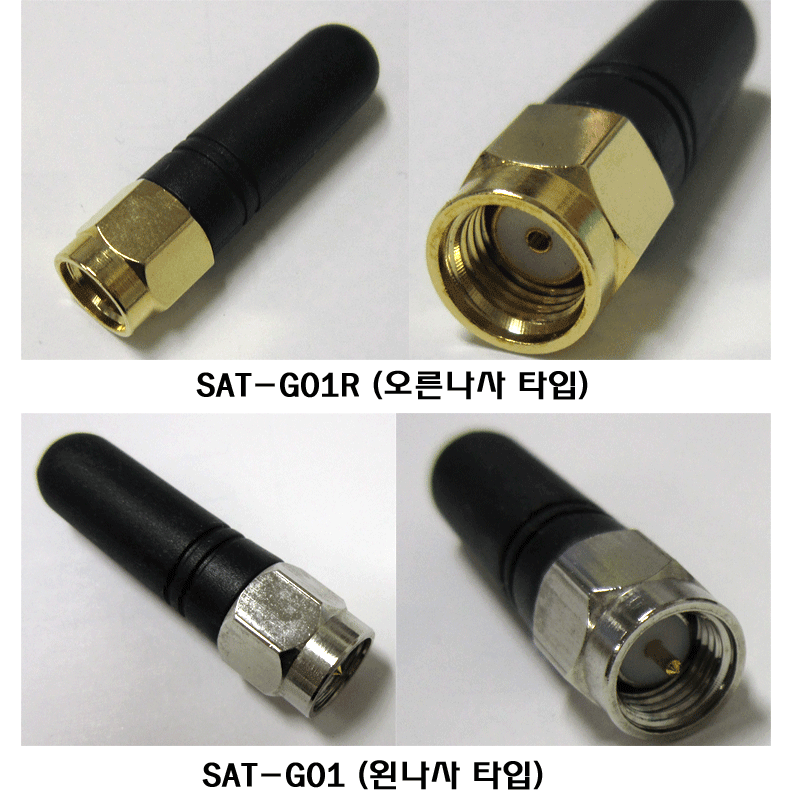

SAT-G01R: 1 dBi 스터브 안테나-RP-SMA Plug 오른나사

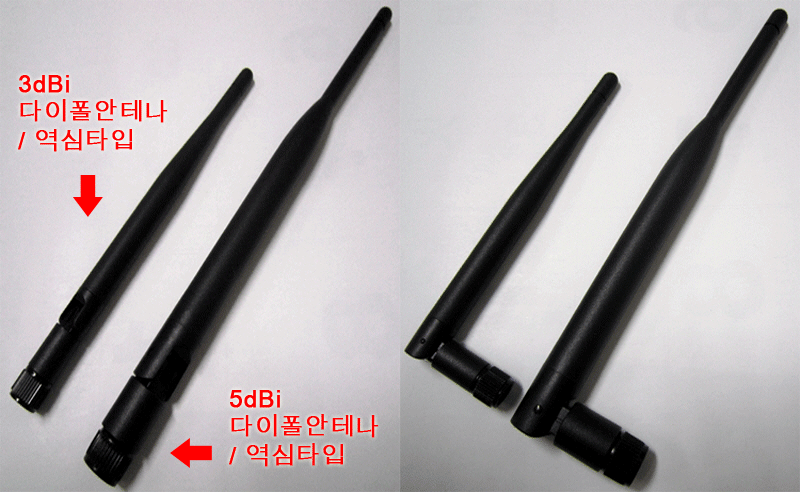

DAT-G01R: 3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
DAT5-G01R: 5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
Parani-MSP1000
Parani-ESD1000
Parani-SD1000
Parani-UD100
Parani-ESD110V2
SAT-G01: Parani-SAT 스터브 안테나-SMA Male-왼나사
DAT-G01: Parani-DAT 다이폴 안테나-SMA Male-왼나사
Parani-SD200
Parani-ESD110/210
Parani-ESD110V2

패치 안테나

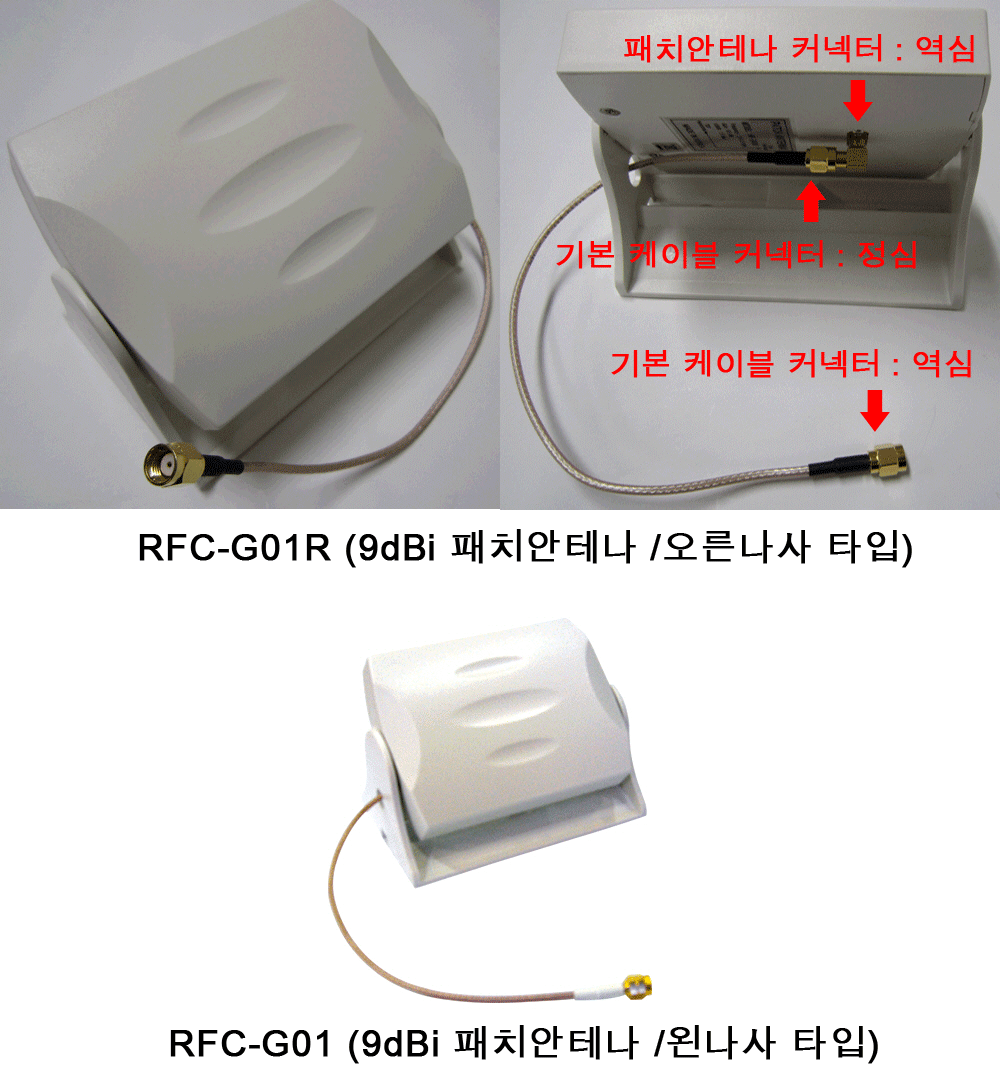

PAT-G01R: RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입) Parani-MSP1000
Parani-ESD1000
Parani-SD1000
Parani-UD100
Parani-ESD110V2
PAT-G01: 9 dBi 패치 안테나-RP-SMA-R/A 왼나사 Parani-SD200
Parani-ESD110/210
Parani-ESD110V2
안테나
연장
케이블
안테나와 장비간의 연결 거리를 확장 시켜줍니다.

1m%20%EC%97%B0%EC%9E%A5%20%EC%BC%80%EC%9D%B4%EB%B8%94%20(PAT-G01R%20%EC%9A%A9).jpgRFC

esd_cable.jpgEEC

SEC

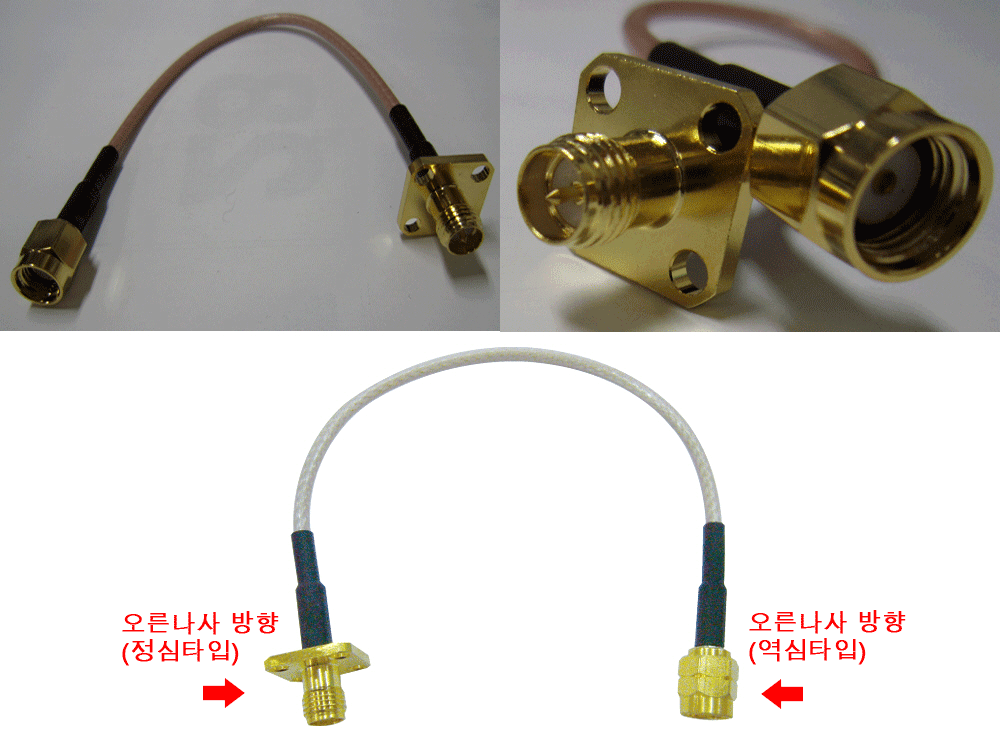

SEC-G01R: 15cm 연장 케이블(SAT-G01R / DAT-G01R / DAT5-G01R 용)

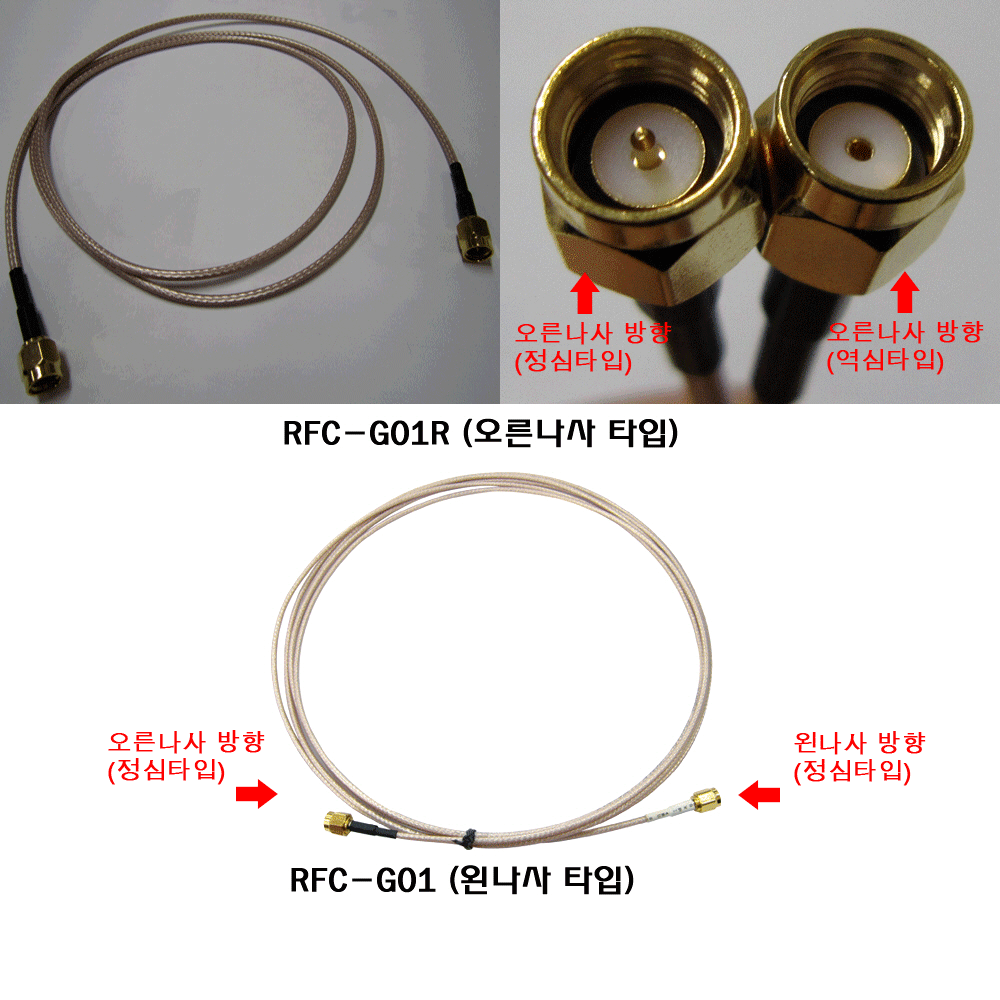

RFC-G01R: 1m 연장 케이블 (PAT-G01R 용)

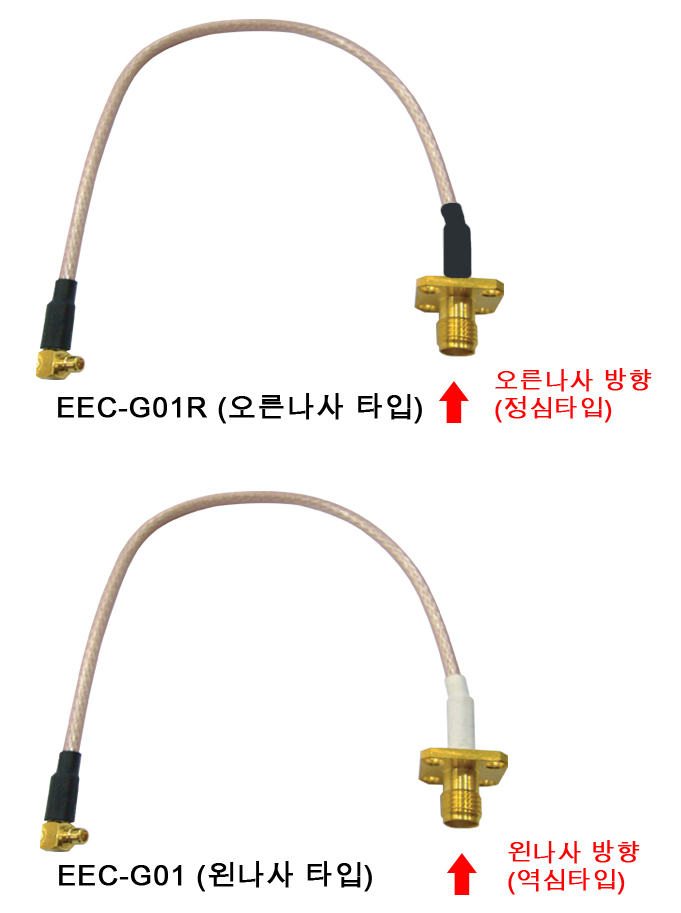

EEC-G01R: ESD110V2/ESD210용 15cm RP-SMA 오른나사 안테나 연장 케이블
Parani-MSP1000
Parani-ESD1000
Parani-SD1000
Parani-UD100
Parani-ESD110V2
RFC-G01: Parani-RFC 길이 1m의 패치 안테나용 연장 케이블
EEC-G01: Parani-EEC 길이 15cm의 안테나 연장 케이블 (Parani-ESD110/210, Parani-ESD110V2 전용)
SEC-G01: SD100/200의 스터브 안테나 또는 다이폴 안테나 전용 길이 15cm 안테나 연장 케이블
Parani-SD200
Parani-ESD110/210
Parani-ESD110V2
파워
서플라이
다양한 전원 환경에 대응하기 위한 여러 가지의  전원 제공 장치를 제공합니다.



  epa.gif EPA-G01


opa.gifOPA-G01

UPA-G01


  bpc.gif BPC-G01

Parani-BPC%20SD1000%20%EA%B8%B0%EB%B3%B8%ED%98%95%20%EB%B0%B0%ED%84%B0%EB%A6%AC%20%ED%8C%A9.gif
BPC-G02

BPC-G03

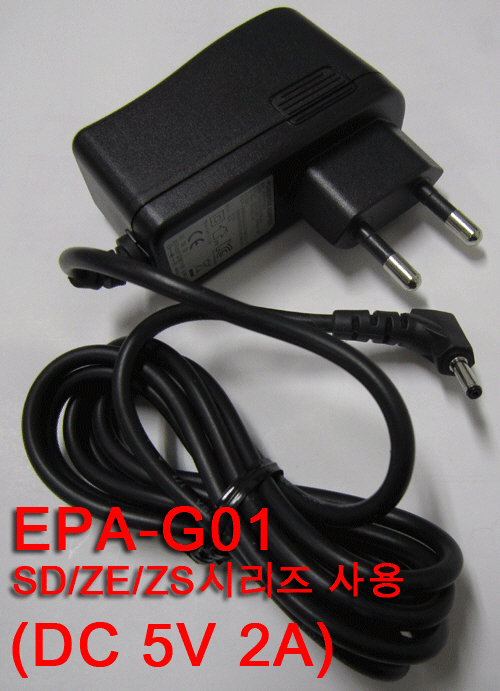

EPA-G01: Parani-EPA 외장형 전원 어댑터-220V

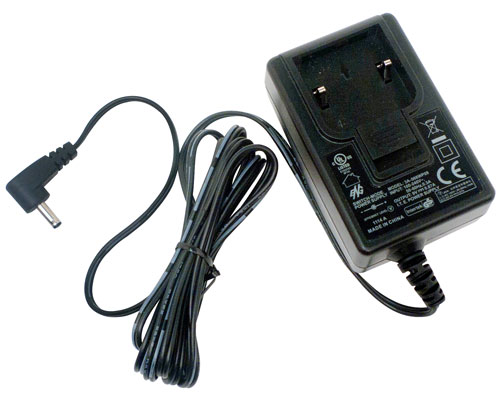

OPA-G01: Parani-OPA 외장형 전원 어댑터 (해외용, 4가지 유형: EU, America, UK, Australia)

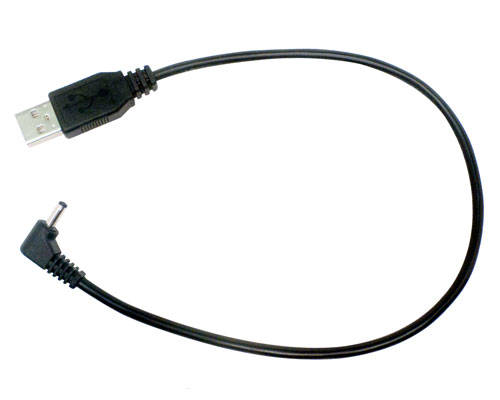

UPA-G01: Parani-UPA USB 전원 케이블

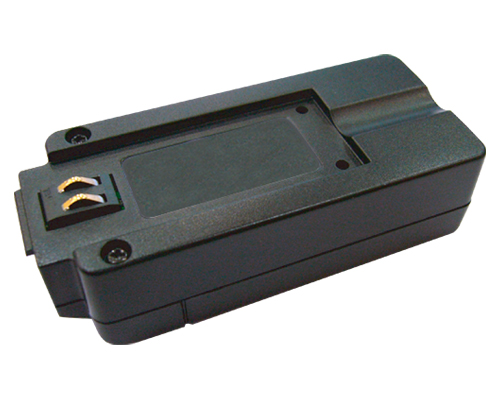

BPC-G01: Parani-BPC SD200 전용 배터리 팩

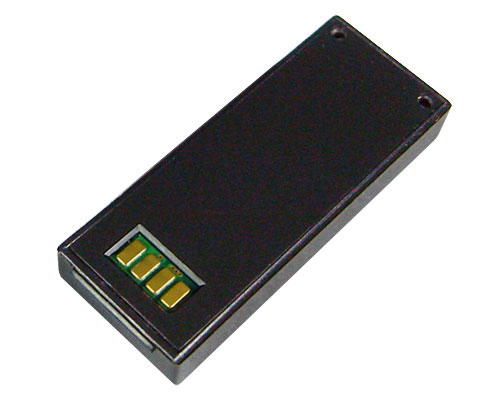

BPC-G02: Parani-BPC SD1000 전용 기본형 배터리 팩

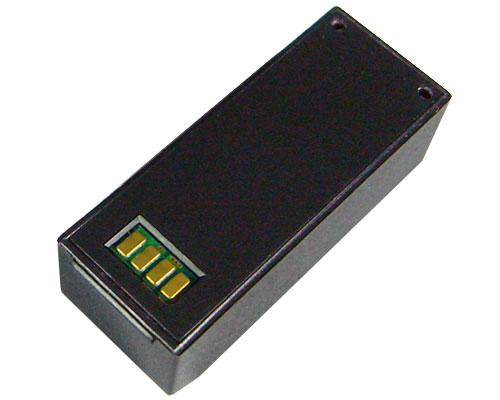

BPC-G03: Parani-BPC SD1000 전용 대용량 배터리 팩
Parani-SD200
Parani-SD1000
기타
액세서리
FM9GD-G01

  SLR-G01

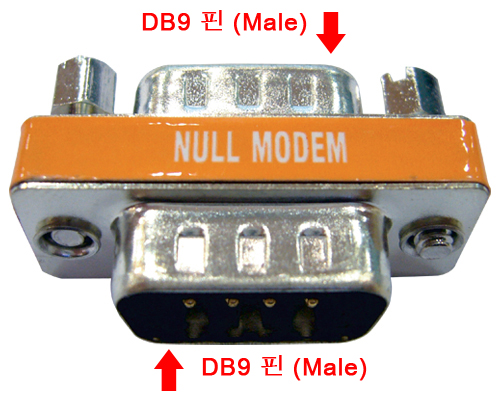

FM9GD-G01: DB9 Female- Male 젠더 체인저

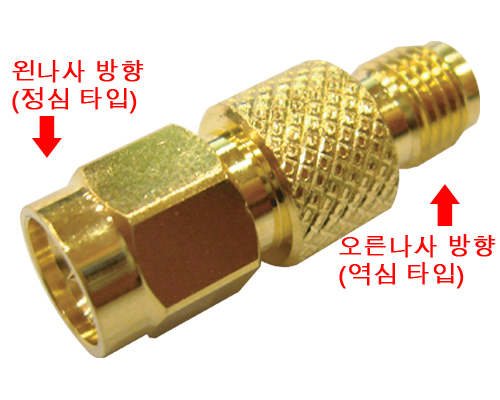

SLR-G01: SMA-Male 왼나사 -오른나사 어댑터
Parani-SD200
Parani-ESD110/210
Parani-SD1000



△top
